软件工程基础知识

白盒测试

逻辑覆盖法

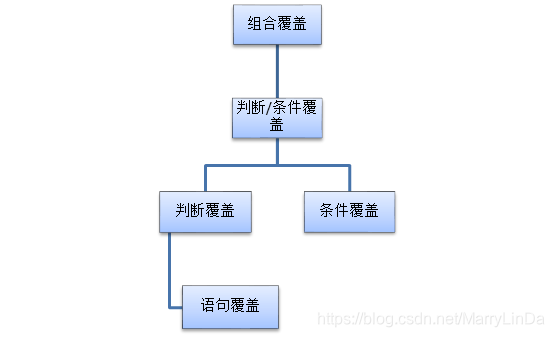

根据覆盖目标的不同，逻辑覆盖又可以分为语句覆盖、判定覆盖、条件覆盖、判定\条件覆盖、组合覆盖和路径覆盖。



1.语句覆盖：每个语句执行一次

if(A and B)
   then  statment 1;
if(C or D)
   then  statment 2;
语句→statement复制

A and B → T => A→T，B→T

C or D → T => C→T，D→T

test：A→T，B→T，C→T，D→T

2.判定覆盖：每个判定真假至少一次

if(A and B)
   then  statment 1;
if(C or D)
   then  statment 2;复制

判定→A and B，C or D

A and B → T => A→T，B→T ①

A and B → F => A→F，B→F ②

C or D → T => C→T，D→T ③

C or D → F => C→F，D→F ④

test1： A→T，B→T，C→T，D→T => ① + ③

test2： A→F，B→F，C→F，D→F => ② + ④

3.条件覆盖：每个判定中的条件真假至少一次

if(A and B)
   then  statment 1;
if(C or D)
   then  statment 2;复制

条件→A，B，C，D

当题目只需取到时：

A B C D

T T T T ⑤

F F F F ⑥

test1： A→T，B→T，C→T，D→T => ⑤

test2： A→F，B→F，C→F，D→F => ⑥

若百分百覆盖，每个条件都需要执行到，则需要再加一个test

注：A and B ，当A为F时，B为任何值都执行不到

C or D ，当C为T时，D为任何值都执行不到

test3： A→T，B→F，C→F，D→T => 解决 B→F，D→T 未执行到的情况

4.判定条件覆盖= 2 + 3

if(A and B)
   then  statment 1;
if(C or D)
   then  statment 2;复制

test1： A→T，B→T，C→T，D→T => ① + ③ + ⑤

test2： A→F，B→F，C→F，D→F => ② + ④ + ⑥

test3： A→T，B→F，C→F，D→T => 百分百覆盖

5.组合（条件组合覆盖）：每个判定中的 每个条件 各种可能的组合至少一次

if(A and B)
   then  statment 1;
if(C or D)
   then  statment 2;复制

A B C D

T T T T ⑦

T F T F ⑧

F T F T ⑨

F F F F ⑩

test1： A→T，B→T，C→T，D→T => ⑦

test2： A→T，B→F，C→T，D→F => ⑧

test3： A→F，B→T，C→F，D→T => ⑨

test4： A→F，B→F，C→F，D→F => ⑩

6.路径覆盖：所有路径至少执行一次

路径覆盖率的计算方法：测试时至少被执行过一次的路径总数 / 程序的总路径数



test1：a = -2 ，b = 1 ， c = 1 A - C

test2：a = 2 ，b = 1 ， c = 1 A - D

test3：a = 0 ，b = 1 ， c = 1 B - C

test4：a = 2 ，b = 3 ， c = 1 B - D

基本路径覆盖：完全覆盖程序中的路径

圈复杂度：

方法一：V(G) = A + 1，其中 A 代表控制流图中的封闭区域数量。

V(G) = 4 + 1 = 5

方法二：V(G) = P + 1，其中 P 代表控制流图中的判定节点数。

V(G) = 4 + 1 = 5

方法三：V(G) = e - n + 2，其中 e 代表控制流图中的边的数量，即控制流中的箭头数量；n 代表控制流图的节点数量，即控制流图中的圆圈数量。

V(G) = 11 - 8 + 2 = 5



路径 1 ：1 - 2 - 4 - 5 - 8

路径 2 ：1 - 2 - 4 - 5 - 6 - 8

路径 3 ：1 - 2 - 4 - 5 - 6 - 7 - 8

路径 4 ：1 - 2 - 3 - 5 - 8

路径 5 ：1 - 2 - 4 - 3 - 5 - 8

test1：a = -1，b = 1，c = 1 => 路径 1

test2：a = 1，b = 1，c = -1 => 路径 2

test3：a = 1，b = 1，c = 1 => 路径 3

test4：a = 0，b = 1，c = 1 => 路径 4

test5：a = -1，b = 3，c = 1 => 路径 5
